随着目前电动汽车的不断发展，越来越多的技术人员和用户对电动车的高压安全问题越来越关注和重视，尤其现在更高平台电压（800V及以上）的不断应用。而作为确保电动汽车高压安全的措施之一的高压互锁（HVIL）功能也就越来越被重视
，并在不断提高高压互锁（HVIL）功能的稳定性和响应速度
。

高压互锁（High Voltage Inter-lock，简称HVIL），用低压信号管理高压回路的一种安全设计方法
。在高压系统设计中，为避免由于高压连接器在实际操作过程中带电断开、闭合所造成的拉弧
，高压连接器一般都应具备“高压互锁”功能。

互锁原理

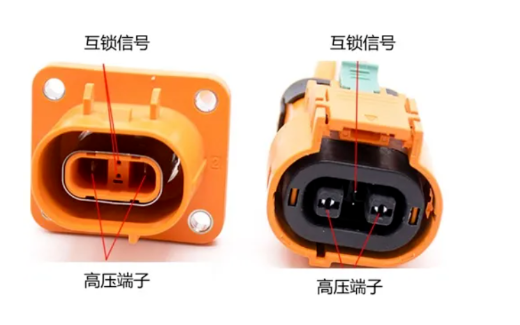

1、作用 高压互锁通过使用低压信号来检查电动汽车所有与高压母线相连分路的完整性
，包括：整个电池系统导线连接器
、PDU

、MCU、DC-DC
、及保护盖等。当高压互锁回路断开或完整性受到破坏时，报警装置启动同时断开高压回路，确保人员和车辆安全。

2
、控制 当高压电系统接通时
，高压互锁的低压电形成完整回路

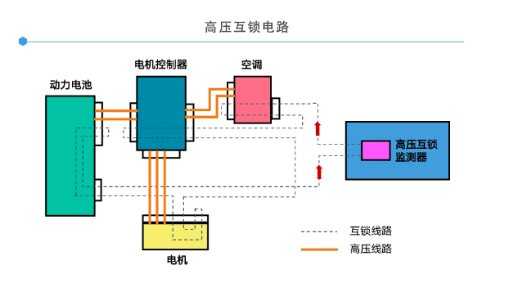

。高压互锁监测器控制单元会向高压互锁低压回路发送一个PWM信号（5V或12V）,如果监测不到返回来的这个PWM信号，就说明高压互锁回路有断开的地方
，即高压线路有裸露部分在外，高压互锁控制单元就会切断整个高压供电

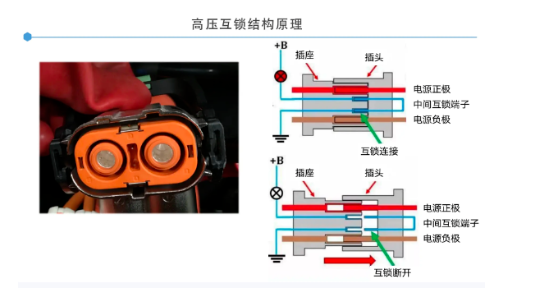

。高压互锁插头比高压正负插头要短一些
，在高压线断开之前，互锁线就已经断开

，这个时候就会切断整车的高压供电，防止带电插拔拉弧损坏端子。

具有高压互锁功能的高压连接系统

，连接和断开时功率和互锁端子应满足以下条件
：

高压互锁常用于高压电气回路中
，如高压连接器
、MSD

、高压配电盒等回路中
。带有高压互锁的连接器
，在带电情况下进行解锁时
，可通过高压互锁的逻辑时序来断开，断开的时间与高压互锁端子和功率端子的有效接触长度差值大小有关，与断开时的速度有关
。通常情况下，系统对互锁端子回路的响应时间在10~100ms 之间
，当连接系统分离（拔出）时间小于系统响应时间时，就会出现带电插拔的安全风险
，而二次解锁就是为了解决这个断开时间问题，通常情况下，二次解锁能有效地把这个断开时间控制在1s 以上，以确保操作安全。
